Čerpadlo do vrtané studny: jak vybrat výkon, průměr a hloubku zavěšení

Do vrtané studny patří téměř vždy ponorné vícestupňové čerpadlo o průměru 3 nebo 4 palce, pro běžný rodinný dům s příkonem 0,55–1,1 kW a dopravní výškou 60–90 m. Značkový kus stojí 8 000–25 000 Kč bez DPH a správně vybraný vydrží 10–15 let. Špatně vybraný vysaje vrt, nasaje písek a je po dvou sezonách na odpis.

Ponorné, nebo povrchové čerpadlo

U vrtané studny je odpověď skoro vždy stejná: ponorné. Povrchové samonasávací čerpadlo, tedy klasická domácí vodárna s nádobou stojící ve sklepě, fyzikálně nezvládne nasát vodu z větší hloubky než zhruba 7–8 m. Omezuje ho atmosférický tlak a ztráty v sacím potrubí. Papírově výrobci udávají až 9 m, v praxi při teplé vodě a delším potrubí spolehlivě fungujete do 6–7 m. To stačí pro kopané studny a mělké nivní vrty, u vrtu s hladinou ve 20 m je to bezpředmětné.

Ponorné čerpadlo tuto hranici nemá, protože vodu netáhne, ale tlačí. Visí ve vrtu pod hladinou, motor se chladí protékající vodou a soustava oběžných kol dokáže vytlačit vodu i ze 100 m. Skládá se z hydraulické části, kde je nad sebou několik stupňů oběžných kol (každý přidá zhruba 5–10 m dopravní výšky), a z vodou chlazeného motoru pod ní. Proto se mu říká vícestupňové – počet stupňů určuje, jak vysoko vodu dostane.

Existují i ponorná vibrační čerpadla za pár stovek korun. Do vrtu je nedávejte. Vibrace poškozují pažnici i filtr, čerpadlo nemá žádnou ochranu a jeho výkon se s hloubkou rychle hroutí.

Jak číst charakteristiku čerpadla

Každé slušné čerpadlo má v katalogu křivku, na které je na vodorovné ose průtok (Q, obvykle v l/min nebo m³/h) a na svislé dopravní výška (H, v metrech). Křivka klesá: čím víc vody chcete, tím menší výšku čerpadlo zvládne, a naopak. Údaj „H max 80 m“ v názvu znamená, že při nulovém průtoku čerpadlo udrží sloupec 80 m. Reálně ale potřebujete průtok, takže se dívejte na bod, kde křivka protíná vaši potřebnou výšku.

Dopravní výška není hloubka vrtu. Je to součet tří věcí: výšky od dynamické hladiny (ne od statické) po úroveň terénu, převýšení od terénu do nejvyššího odběrného místa v domě a požadovaného tlaku v soustavě přepočteného na metry, kde 1 bar odpovídá zhruba 10 m vodního sloupce. K tomu se přičítají ztráty třením v potrubí a armaturách, obvykle 5–10 %.

Výpočet pro rodinný dům krok za krokem

Vezměme běžnou situaci: vrt hluboký 45 m, statická hladina 18 m, při čerpací zkoušce klesla dynamická hladina na 25 m. Dům je od hlavy vrtu vzdálený 20 m a koupelna v patře je asi 5 m nad terénem. Chcete v domě tlak 3 bary, aby sprcha fungovala i při puštěné pračce.

Pro čtyřčlennou rodinu je rozumný návrhový průtok 40–60 l/min (2,4–3,6 m³/h). To pokryje souběh sprchy, pračky a kohoutku v kuchyni. Hledáte tedy čerpadlo, které na křivce při 50 l/min dává alespoň 65 m. Odpovídá tomu typicky 4palcové čerpadlo s příkonem 0,75–1,1 kW, například řada Grundfos SP nebo SQ, Pedrollo 4SR, případně srovnatelné modely Wilo, DAB nebo Sigma.

Zásadní je nezapomenout na vydatnost vrtu. Pokud čerpací zkouška ukázala, že vrt dává 0,3 l/s (18 l/min) a vy nasadíte čerpadlo s 60 l/min, vrt do několika minut vyčerpáte, hladina padne k čerpadlu a to začne pracovat nasucho. V takovém případě je nutná buď akumulační nádrž, ze které bere vodu druhé čerpadlo, nebo frekvenční měnič, který průtok omezí na to, co vrt skutečně dává.

Typické sestavy a orientační ceny

Ceny jsou orientační pro rok 2026, bez DPH, za samotné čerpadlo. Kompletní vystrojení vrtu – čerpadlo, výtlačné potrubí, kabel, hlava vrtu, tlaková nádoba nebo měnič, elektroinstalace a montáž – vychází na 25 000–60 000 Kč bez DPH.

Průměr čerpadla a pažnice

Průměr čerpadla musíte sladit s pažnicí. Do PVC pažnice 125 mm se vejde jen 3palcové čerpadlo (vnější průměr kolem 75 mm), do pažnice 160 mm i 4palcové (kolem 95–100 mm). Vždy má zbýt vůle alespoň 15–20 mm na každé straně, aby čerpadlo šlo spustit a vytáhnout a aby voda podél motoru proudila a chladila ho. Pokud máte pažnici 125 mm, výběr se zužuje na 3palcové řady, například Grundfos SQ, které jsou dražší a mají menší nabídku výkonů. Právě proto se u nových vrtů doporučuje pažnice 160 mm – rozdíl v ceně vrtání je malý, ale otevře vám to cestu k běžným a levnějším 4palcovým čerpadlům.

Hloubka zavěšení

Pravidlo zní: čerpadlo visí pod dynamickou hladinou a nad filtrační částí pažnice. Pod dynamickou hladinou proto, aby nikdy nezůstalo na suchu ani při nejvyšším odběru a v suchém létě, kdy hladina bývá o metr až tři níž než na jaře. Rezerva má být alespoň 3–5 m pod dynamickou hladinou z čerpací zkoušky. Nad filtrem, tedy perforovanou částí pažnice, kudy voda do vrtu vtéká, proto, že čerpadlo umístěné přímo u filtru vytváří velkou rychlost proudění, strhává jemný písek a sedimenty ze dna a zanáší se. Mezi sacím košem čerpadla a začátkem filtru mají být 2–3 m, nade dnem vrtu minimálně 3–5 m.

V našem příkladu s dynamickou hladinou 25 m a vrtem 45 m tedy čerpadlo zavěsíte kolem 32–36 m, pokud filtr začíná řekněme v 38 m. Nezavěšujte ho zbytečně hluboko „pro jistotu“ – každý metr znamená delší kabel, delší výtlak a vyšší dopravní výšku.

Čerpadlo se spouští na výtlačném potrubí (PE 32 nebo 40 mm, případně tuhé trubky) a jistí se nerezovým lankem. Kabel se k potrubí přichytává každé 2–3 m. Nikdy nesmí čerpadlo viset jen na kabelu.

Ochrana proti chodu nasucho

Chod nasucho je nejčastější příčina zničeného čerpadla. Motor se chladí vodou, bez ní se během několika minut přehřeje a spálí vinutí nebo ložiska. Máte tři možnosti ochrany.

Hladinová sonda, tedy dvě nebo tři elektrody zavěšené nad čerpadlem, které při poklesu hladiny odpojí napájení. Je to nejspolehlivější řešení do vrtu, cena 2 000–5 000 Kč včetně relé.

Plovákový spínač ve vrtu o průměru 125–160 mm nedoporučujeme. Plovák se v úzké pažnici zasekne, ovine kolem kabelu nebo se opře o stěnu a spínač nezareaguje. Patří do kopaných studní a nádrží.

Průtoková a tlaková ochrana je elektronická jednotka na výtlaku, běžně součást frekvenčních měničů a tlakových automatů. Vypne čerpadlo, když klesne průtok nebo když čerpadlo nedosáhne tlaku. Funguje dobře, ale reaguje až ve chvíli, kdy voda dojde, takže krátkodobému chodu nasucho nezabrání. Ideální je kombinace sondy ve vrtu a elektronické ochrany na výtlaku.

Tlaková nádoba, nebo frekvenční měnič

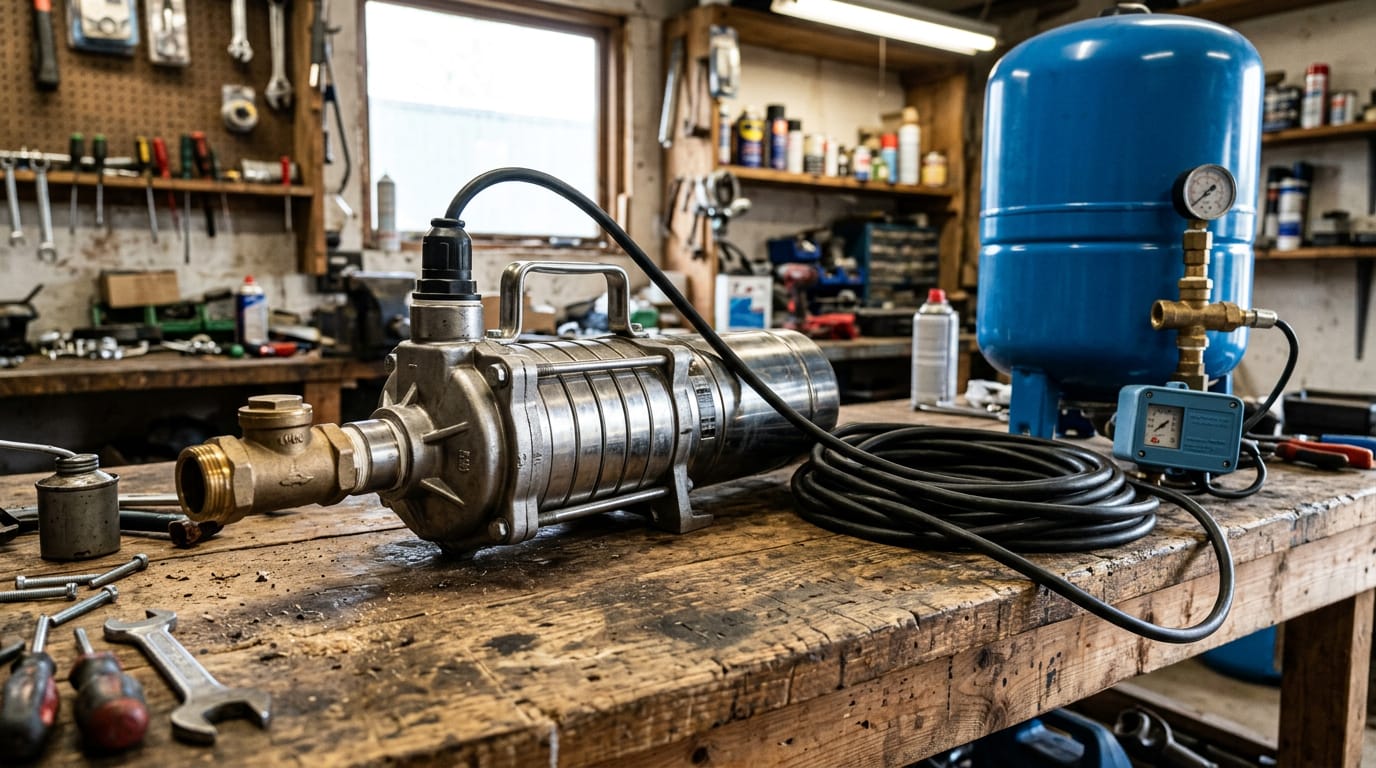

Čerpadlo potřebuje něco, co řídí jeho spínání. Klasika je tlaková nádoba s membránou a tlakový spínač: čerpadlo nádobu naplní na horní tlak (např. 4 bar), vypne se, vy odebíráte vodu z nádoby, a když tlak klesne na spodní mez (např. 2,5 bar), čerpadlo naskočí. Modernější řešení je frekvenční měnič, který plynule reguluje otáčky a udržuje konstantní tlak.

Pro chatu s občasným odběrem je nádoba se spínačem naprosto dostačující. Pro rodinný dům s bazénem, zálivkou nebo slabým vrtem se měnič vyplatí – nejen kvůli komfortu, ale hlavně proto, že umí přizpůsobit odběr tomu, co vrt dává.

Tip: I s měničem instalujte malou tlakovou nádobu o objemu 8–24 l. Tlumí rázy a při kapajícím kohoutku nebo nočním spláchnutí nemusí čerpadlo startovat.

Nejčastější chyby

Předimenzované čerpadlo je nejdražší chyba. Zákazník chce „mít rezervu“, instalatér dá 1,5 kW místo 0,75 kW a čerpadlo během čtvrt hodiny odčerpá slabý vrt. Následuje chod nasucho, stržení písku do filtru a předčasné zanesení vrtu. Výkon čerpadla má odpovídat vydatnosti z čerpací zkoušky, ne přání majitele.

Písek ve vodě znamená, že čerpadlo je buď zavěšené moc nízko u filtru, nebo je průtok příliš velký, nebo je vrt špatně obsypaný. Písek brousí oběžná kola a čerpadlo ztrácí výkon. Prvním krokem je snížit průtok (měnič, škrticí ventil), druhým zvednout čerpadlo, třetím regenerace vrtu za 8 000–20 000 Kč.

Chybějící nebo špatná zpětná klapka se projeví neustálým startováním. Většina ponorných čerpadel má klapku vestavěnou, u hlubších vrtů se přidává druhá do výtlaku. Bez ní při vypnutí voda z potrubí padá zpět do vrtu, tlaková nádoba se vyprazdňuje a při každém rozběhu vzniká vodní ráz, který poškozuje oběžná kola.

Poddimenzovaný kabel na 40 m a víc způsobí úbytek napětí, který přetěžuje motor. Průřez podle proudu a délky uvádějí výrobci v tabulkách, elektrikář ho má spočítat, ne odhadnout.

Chybějící přístup k čerpadlu je chyba, která se projeví až při první poruše. Hlava vrtu má být řešená tak, aby se čerpadlo dalo za dvě hodiny vytáhnout. Zalité betonem nebo zasypané šachty jsou při každé závadě drahá komplikace.

Tip: Uschovejte si protokol o čerpací zkoušce, typový štítek čerpadla a záznam o hloubce zavěšení. Až za deset let budete čerpadlo měnit, instalatér z těchto tří údajů vybere náhradu za dvacet minut a bez hádání.

Údržba

Ponorné čerpadlo v čistém vrtu nevyžaduje pravidelný servis, ale kontrolovat se vyplatí jednou ročně tlak vzduchu v tlakové nádobě (má být o 0,2–0,3 bar nižší než zapínací tlak spínače), funkci ochrany nasucho a stav filtrů na výtlaku. Pokud začne kolísat tlak, prodlužuje se doba plnění nádoby nebo čerpadlo častěji startuje, je to obvykle první příznak opotřebení oběžných kol nebo zanášení vrtu. V takovém případě pomůže kamerová prohlídka za 2 000–4 000 Kč, která ukáže, jestli je problém v čerpadle, nebo ve vrtu.

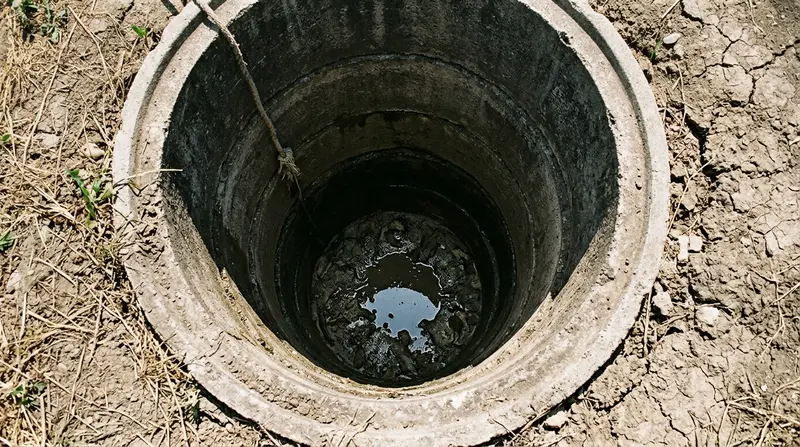

Na kvalitu vody čerpadlo vliv nemá, ale na zanášení ano: voda s vyšším obsahem železa nebo manganu vytváří na oběžných kolech a v potrubí usazeniny. Rozbor vody vám napoví, jestli počítat s častější údržbou. A pokud vrt přestane dávat vodu úplně, dřív než začnete měnit čerpadlo, přečtěte si, co dělat, když studna vyschla – příčina bývá častěji ve vrtu než v technice.
